<Xiaomi CR880x> Cài OpenWRT, tổng hợp ROM và các thông tin liên quan.

post-thumb

Xiaomi CR880x. Trong đó, x là số hiệu của nhà mạng phát hành (CR8806 China Unicom, CR8808 China Mobile, CR8809 China Telecom), khác nhau cơ bản đó là CR8806 sử dụng chip FEM MXD7223 cho wifi 2.4Ghz trong khi đó CR8808 sử dụng chip FEM RTC66266, có thể sử dụng chung ROM và cách flash tương tự nhau.

Đối với CR8808, hiện nay có hai phiên bản mainboard là M79M81. Phiên bản M81 là phiên bản giống hệt Redmi AX3000 cho nên có thể flash ROM gốc AX3000 (UART) vào mà không bị suy hao sóng. M79 là phiên bản giống 8806, không tương thích với ROM gốc AX3000 (Sóng 2.4G suy hao do FEM không được kích hoạt)

Lưu ý: Các hướng dẫn dưới đây mình chỉ tổng hợp lại, được nhiều người áp dụng thành công, mình sẽ cố gắng xác minh và dịch lại sao cho dễ hiểu nhất. Làm theo hướng dẫn đồng nghĩa với các bạn chấp nhận rủi ro và đó là nguy cơ của riêng bạn, mình sẽ không chịu trách nhiệm (nhưng sẽ cố gắng giúp đỡ nếu các bạn gặp vấn đề)

 Sơ lược cấu hình / Specification
  • SoC/CPU: IPQ5000 Dual-core 1Ghz
  • RAM: 256MB
  • Flash/ROM: 128MB
  • Cổng: 4 Gigabit ports
  • WIFI: 2x2 2.4GHz 574Mbps (CR8806 FEM: MDX7223; CR8808 FEM: RTC66266) / 2x2 5GHz (FEM: RTC66568) 2402Mbps
  • Giao thức tiêu chuẩn: IEEE 802.11 a/b/g/n/ac/ax, IEEE 802.3 3u/3ab
  • Công nghệ tích hợp: MU-MIMO, Beamforming, BSS Coloring, WPA3, IPv6…

I. Kết nối UART

!!! Không kết nối VCC

 Kết nối UART PORT

CR880x UART CR880x UART

Để có thể console qua UART, các bạn phải flash về các phiên bản FW bên dưới

Lưu ý: Sử dụng Miwifi RepairTools theo hướng dẫn ở đây

Thiết bịLink tải
Redmi AX3000 (1.0.62)Link chính chủ Xiaomi - / Link dự phòng -
CR8806 (6.2.33)Link chính chủ Xiaomi - / Link dự phòng -
CR8808 (6.2.11)Link chính chủ Xiaomi - / Link dự phòng -
CR8809 (6.2.136)Link chính chủ Xiaomi - / Link dự phòng -

Sau khi đã kết nối UART

Tải phần mềm PuTTY - sau đó thiết lập như sau:

  • Cắm thiết bị USB to TTL vào máy tính, xác định cổng COM
    • Mở Deivce Manager lên, vào mục Ports (COM & LPT) và xác định xem thiết bị đang sử dụng COM mấy. ví dụ như screenshot là COM3.
       Screenshot

      COM Ports

  • Mở PUTTY lên và cài đặt như sau:
    • Serial line nhập COM3. Speed nhập 115200. Nhấn Open
       Screenshot

  • Cắm nguồn vào Router và nhấn Enter liên tục để làm gián đoạn U-boot.
  • Sau khi làm gián đoạn u-boot, chạy các lệnh sau:
1
2
3
setenv boot_wait on
setenv uart_en 1
saveenv
  • Sau khi hoàn thành các lệnh này, UART sẽ được bật và các bạn đã có thể flash FW thông qua UART.

II Tổng hợp ROM / Hướng dẫn FLASH

0. ROM gốc đã ENGLISH hoá / ROM AX3000 RA81 cho CR880x / ROM Global RA82 cho CR880x.

  • Hiện tại CR8806, CR8808AX3000 (RA81) đã được mình ENGLISH Hoá 99.9% và bàn giao cho shop CheeStore. Các bác có nhu cầu UP rom ENGLISH vui lòng liên hệ shop CheeStore 03970 tám tám 70 bốn (CALL, ZALO), Facebook - , Shopee - (Vì ROM không up bằng cách thông thường nên bắt buộc phải gửi về shop. Phí công 50k/lần up ROM)
    • Ngoài các bản ROM ENGLISH, shop còn có thể up rom AX3000 (ENG) cho CR880x. ROM AX3000 đã được mình fix hết lỗi suy hao sóng do không tương thích phần cứng với CR880x.
    • Đặc biệt còn có bản ROM Xiaomi Mesh System AX3000 (RA82 - Global Multi language) chạy được trên tất cả phần cứng CR880x và AX3000 (RA81).

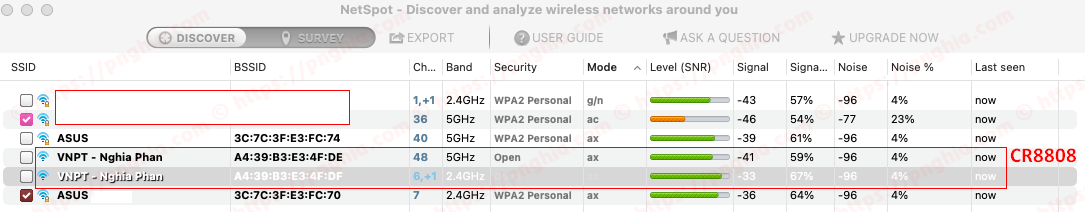

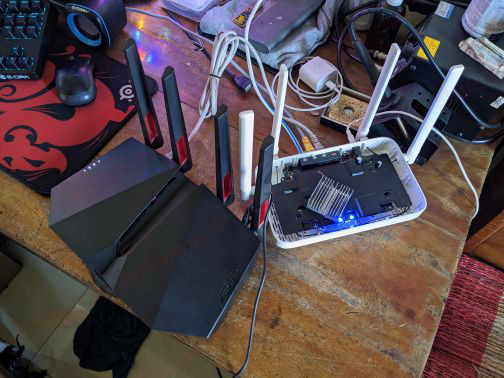

       Sóng WIFI CR8808 ROM RA82 khi so sánh với ASUS AX82U

  • Với tất cả các loại ROM đã English hoá và ROM gốc Global kể trên, các bạn đã có thể giải quyết bài toán MESH nhà Xiaomi từ nội địa CR880x cho đến AX3000, kể cả bản quốc tế RA82. Gói gọn trong một phần cứng CR880x (AX3000). Cực kì tiết kiệm chi phí.
  • Mọi chi tiết liên hệ cho mình hoặc số đt 03970 tám tám 70 bốn (CALL, ZALO), Facebook - , Shopee - của shop CheeStore
 Các mã đã test mesh OK với CR880x
ROMMESH vớiTrạng thái
CR880xRedmi Router AX3000 RA81Xiaomi AX10000OK
CR880xRedmi Router AX3000 RA81Xiaomi AX9000OK
CR880xRedmi Router AX3000 RA81Xiaomi AX7000OK
CR880xRedmi Router AX3000 RA81Xiaomi AX6000OK
CR880xRedmi Router AX3000 RA81Xiaomi AX5400OK
CR880xRedmi Router AX3000 RA81Xiaomi AIoT AX3600OK
CR880xRedmi Router AX3000 RA81Redmi AX3000OK
 Screenshot

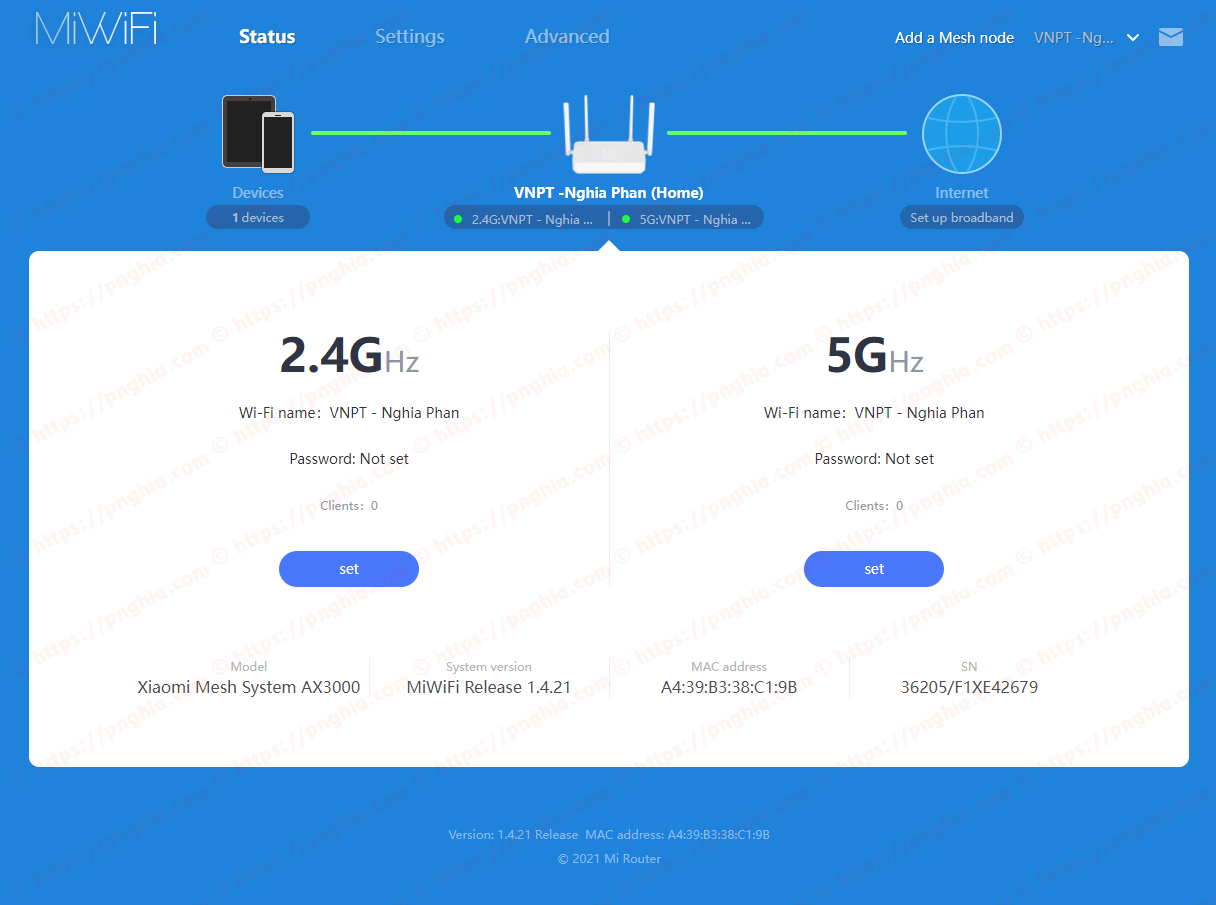

Screenshot DEMO ROM Xiaomi Mesh System AX3000 trên CR880x, AX3000 RA81.
RA82 for CR880x AX3000 RA81
RA82 for CR880x AX3000 RA81
Quay PPPoE với VLAN ID trên ROM Xiaomi Mesh System AX3000
RA82 for CR880x AX3000 RA81
App MI HOME sẽ nhận diện là Xiaomi Mesh System AX3000
RA82 for CR880x AX3000 RA81
RA82 for CR880x AX3000 RA81

1. Rom Gốc

Flash trực tiếp thông qua giao diện web hoặc sử dụng Miwifi RepairTools

1.1 AX3000

Phiên bảnLink tải
1.0.33Xiaomi - / Dự phòng -
1.0.52Xiaomi - / Dự phòng -
1.0.62Xiaomi - / Dự phòng -
1.0.68Xiaomi - / Dự phòng -

1.2 CR8806

Phiên bảnLink tải
6.2.14Xiaomi - / Dự phòng -
6.2.33Xiaomi - / Dự phòng -

1.3 CR8808

Phiên bảnLink tải
6.2.11Xiaomi - / Dự phòng -
6.2.147Xiaomi - Dự phòng -
6.2.220Xiaomi - Dự phòng -

1.4 CR8809

Phiên bảnLink tải
6.2.102Xiaomi - / Dự phòng -
6.2.136Xiaomi - Dự phòng -

2. OpenWRT cho CR880x / Redmi AX3000 RA81.

Flash qua UART

2.1 By tác giả Hzyitc

  • Vào github của tác giả hzyitc - và tải về bản OpenWRT mới nhất cho CR880x/Redmi AX3000
    • File FW trong mục Assets, có tên là openwrt-ipq50xx-generic-redmi_ax3000-squashfs-nand-factory.ubi (đuôi .UBI)

Update status từ github tác giả:

DeviceBootSwitchCPU EthernetNSS NAT2.4G WiFi5G WiFi
Redmi AX3000❓ Chưa test
Xiaomi CR8806✔️✔️✔️✔️¹⚠️ Ko ổn định✔️¹²
Xiaomi CR8808✔️✔️✔️✔️¹⚠️ Ko ổn định✔️¹²
Xiaomi CR8809❓ Chưa test

NOTE¹: Nếu muốn NAT max tốc độ, cần phải bật qca-nss-ecm, điều này sẽ làm Wifi uplink bị chậm đi.

NOTE²: Để có 160MHz, Country CodeChannel phải được đặt đúng. Chờ khoảng 1 phút và WIFI sẽ hiện lên.

1
2
3
4
uci -q batch <<-EOF
  wireless.radio1.country='CN'
  wireless.radio1.channel='64'
EOF

2.2 By tác giả Slienna

Chi tiết xem link Github -

Quá trình up ROM không dành cho người mới. Hãy chắc chắn rằng bạn biết bạn đang làm gì. Nếu cần thiết thì mình có thể nhận UP FW cho các bạn ( phí = cốc cà phê 😊)

Chọn 1 trong 2 phiên bản sau đó:

Tiến hành thiếp lập TFTP Server

  • Vào trang chủ của tftpd để tải về phiên bản mới nhất tại đây -
    (24/12/2022: phiên bản Tftpd64-4.64 cho Windows 64Bit - )
  • Trên Windows, vào Setting > Network and Internet > Change Adapter Option > Click phải vào card mạng và chọn Properties > Click đúp vào Internet Protocol Version 4 (TCP/IPv4) > Tick chọn Use the following IP Address. Nhập tương tự như screenshot:
    • IP Address: 192.168.31.10
    • Subnet mask: 255.255.255.0
    • Default gateway: Để trống. Không cần điền cũng không sao.
       Screenshot

      StaticIP settings

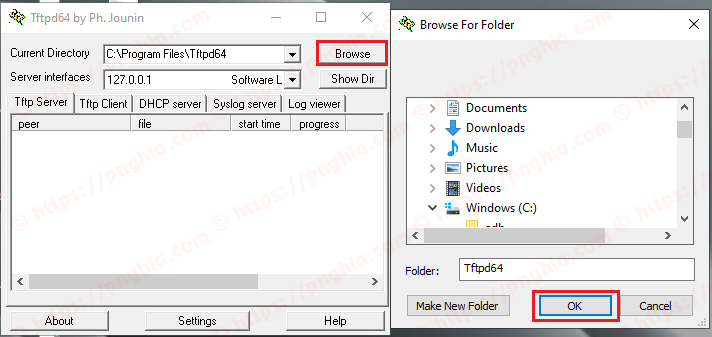

  • Mở phần mềm tftpd64 đã cài đặt lúc nãy lên.
    • Nhấn Browser và tìm tới thư mục chứa FW Openwrt đã tải lúc nãy.
       Screenshot

      tftpd64

Flash OpenWRT

  • Kết nối UART và chạy lệnh sau:
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# Set router ip
setenv ipaddr 192.168.31.100
# Set TFTP server ip
setenv serverip 192.168.31.10

# Download the firmware to the RAM
tftpboot openwrt-ipq50xx-generic-redmi_ax3000-squashfs-nand-factory.ubi

# Flash it as system 2
flash rootfs_1
setenv flag_try_sys2_failed 0
setenv flag_boot_rootfs 1
setenv flag_last_success 1
saveenv

# Flash it as system 1
# flash rootfs
# setenv flag_try_sys1_failed 0
# setenv flag_boot_rootfs 0
# setenv flag_last_success 0
# saveenv

# Reboot
reset
  • Sau khi nhập lệnh reset, router sẽ khởi động lại vào OPENWRT.
Link nguồn của tác giả trên github -

3. JIKEOS

Flash qua UART

ROM chỉ sử dụng làm AP. Không quay được PPPoE

TypeLink
IMGLink gốc -
BINLink gốc - Link gốc -

CHÚC CÁC BẠN THÀNH CÔNG
Mọi ý kiến thắc mắc hoặc đóng góp các bạn có thể để lại Comment. Mình sẽ hỗ trợ ngay khi có thể.
